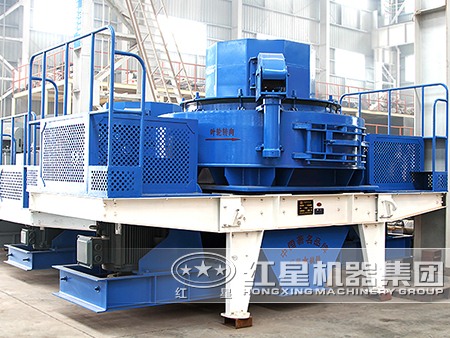

制砂机

制砂机

进料粒度:35-60mm

生产能力:12-360t/h

应用范围:高速公路、铁路、高层建筑、水电大坝建设、混凝土搅拌站、砂石料场等。

索取报价


产品简介

本系列制砂机适用于软或中硬和极硬物料的破碎、整形,广泛应用于各种矿石、水泥、耐火材料、铝凡土熟料、金刚砂、玻璃原料、机制建石料以金矿渣,特别对碳化硅、金刚砂、烧结铝矾土、美砂等高硬、特硬及耐磨蚀性物料比其它类型的破碎机产量功效更高。

冲击式破碎机又称制砂机,是我公司引进美国巴马克公司著名的“石打石”破碎机原理及技术,结合国内制砂生产方面的实际情况,研制开发出具有国内、国际、领先水平的高效碎石设备。它广泛适用于各种岩石、磨料、耐火材料、水泥熟料、石英石、铁矿石、混凝土骨料等多种硬、脆物料的中碎、细碎(制砂粒)。对建筑用砂、筑路用砂石尤为适宜。

HX型立式冲击式破碎机由进料、分料器、涡动破碎腔、叶轮体验、主轴总成、底座传动装置及电机等七部分组成。

工作原理

物料由进料斗进入破碎机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循环筛分系统形成闭路,一般循环三次即可将物料破碎成20目以下。在整下破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、磨擦而粉碎,这就减少了角污染,延长机械磨损时间。涡动腔内部巧妙的气流自循环,消除了粉尘污染。

性能特点

(1)结构简单、造价低兼。(2)高效节能、破碎效率高。(3)具有细碎、粗磨功能。(4)通过非破碎物料能力强,受物料水份影响小,含水量可达8%(5)可破碎中硬、特硬物料(如刚玉、烧结铝钒土等)。(6)产品呈立方体,铁污染小。(7)叶轮及涡动破碎腔内的物料自衬大幅度减少磨损件费用和维修工作量。(8)操作维修、安装方便、(9)工作噪间低于75分贝(dB级),(10)重量轻,安装方式多样,可移动式安装等特点。

1) 本机是九十年代开发的新型中、细碎石设备,也是目前世界上广泛用于替代锥碎机、对辊机、球磨机的机型。

2) 结构新颖、独特、运转平稳。

3) 能量消耗小、产量高、破碎比大。

4) 设备体积小、操作简便、安装和维修方便。

5) 具有整形功能、产品呈立方状、堆积密度大。

6) 生产过程中,石料能形成保护底层,机身无磨损,经久耐用。

7) 少量易磨损件用特硬耐磨材质制成,体积小、重量轻、便于更换配件

技术参数

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
总重量
(kg)
HX-06 35 37-55 2000-3000 12-30 2500×1620×2600 5600
HX-07 45 55-75 1500-2500 25-55 2700×1760×2800 7600
HX-09 50 110-150 1200-2000 55-100 3900×2000×3070 12600
HX-10 60 150-180 1000-1700 100-160 4600×2350×3450 17300
HX-12 60 264-320 850-1450 160-300 4500×2400×3700 22500
HX-13 60 320-400 800-1193 200-360 5200×2700×3800 27600
