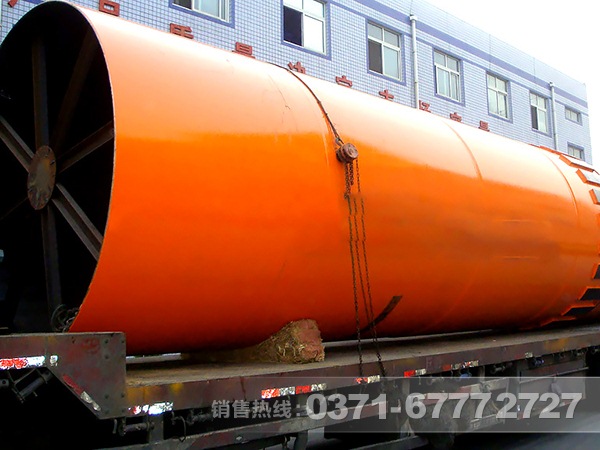

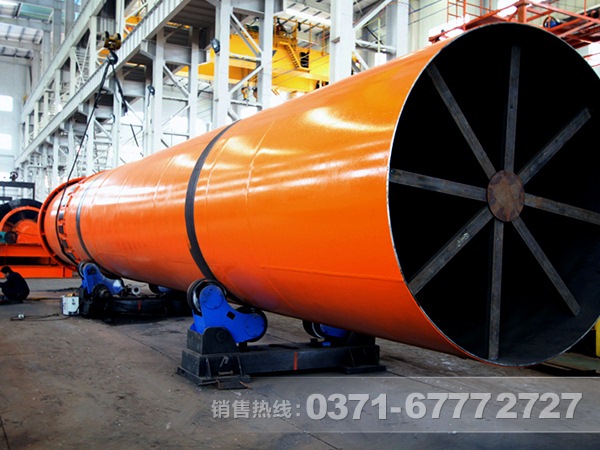

回转式烘干机

产品简介

回转式烘干机是烘干机的一种，是目前最新型发的烘干设备，是我公司精心设计研发而成。在设计时为了达到最佳的烘干效果，采用顺流干燥方式，物料与热源气流由同一侧进入干燥设备，烘干机出口温度低，热效率高。

回转式烘干机在内部结构上实现了创新，强化了对已分散物料的清扫和热传导作用，消除了筒体内壁的沾粘现象。 同时，也优化了给料、排料装置，杜绝了传统烘干设备给料堵塞、不连续、不均匀和返料等现象。

工作原理

物料顺利流入矿用回转式烘干机内，随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。回转式烘干机筒体内壁上装有抄板，作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。

性能特点

1、设备的密封装置的密封圈为毛毡，主要起隔热作用，这种密封装置结构简单，安装方便。

2、回转式烘干机轴向迷宫式密封与径向接触式的综合密封装置，此种密封结合了轴向迷宫式密封和径向接触式密封的优点，使用效果很好。

3、处理量比较大，抗过载能力强，热效率高，煤耗降低20%左右，直接降低干燥成本。

4、回转式烘干机传动大小齿轮采用销柱可换齿轮，取代了传统的铸钢齿轮，节约成本投资，又大大降低了维修费用和时间。

5、回转式烘干机应用于各种劣质燃料，例如煤矸石、石煤、劣质烟煤、无烟煤、造气炉渣等。

技术参数

规格 （m）	筒体容积 （m3）	生产能力 （t/h）	安装斜度 （%）	最高进气温度 （℃）	主电动机 （kw）	总重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135
