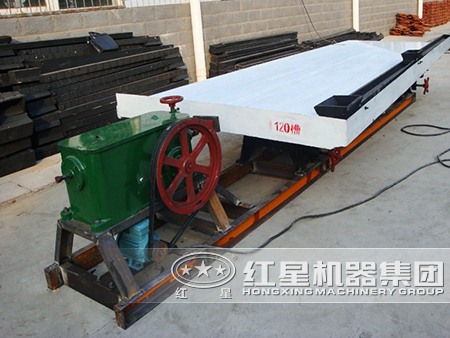

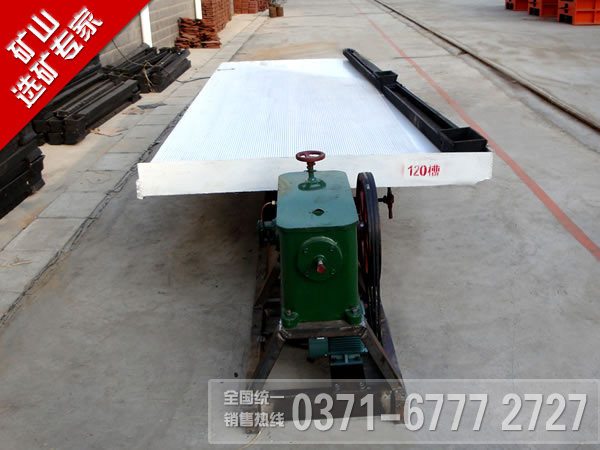

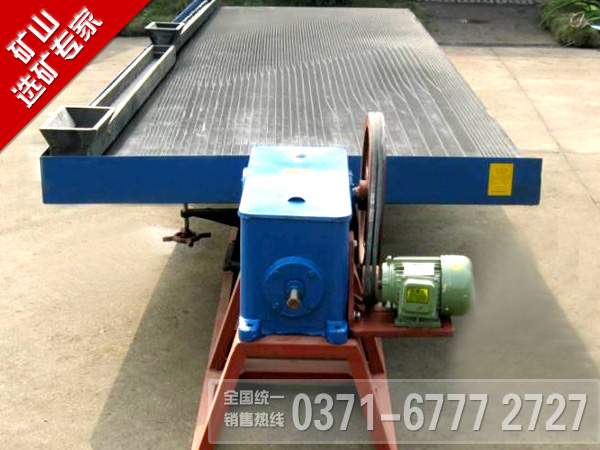

摇床

产品简介

摇床选矿是一个倾斜的床面上借助机械石板对称往复运动和薄层斜面水流等联合作用，使矿粒在床面上松散分层、分带，从而使矿物按密度不同来进行分选的过程。

工作原理

摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、以及润滑系统等八个部分组成，床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转摇杆随之作上、下 运动，摇杆向下运动时，肘板推动后轴和往复杆向后移动，弹簧受到压缩床面是通过联动座和往复杆相连的，所以此时亦使床面作后退运动，当摇杆向上运动时，由于受到弹簧的伸张力推动，床面随之向前运动。

性能特点

摇床是用于选别细粒物料的重力选矿设备，广泛应用于选别锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等。摇床是结合了国内摇床和重力选矿技术，具有富集比高、选别效率好、操作简单等优点，且一次得出最终精矿和最终尾矿。

摇床结合了国内摇床和重力选矿技术，具有富集比高、选别效率好、操作简单等优点，且一次得出最终精矿和最终尾矿。与传统工艺相比具有不用药剂、耗能低、便于管理等优点，具有较高的性能价格比。

技术参数

名 称		粗砂摇床	细砂摇床	矿泥摇床
床面尺寸	长度（mm）	4450	4450	4450
	传动端宽（mm）	1855	1855	1855
	精矿端宽（mm）	1546	1546	1546
最大给矿粒度（mm）		2	0.5	0.15
给矿量（t/d）		30-60	10-20	15-25
给矿浓度(%)		25-30	20-25	15-25
行程（mm）		16-22	11-16	8-16
频率(f)		45-48	48-53	50-57
床面清洗水量（t/d）		80-150	30-60	10-17
床面横向坡度(°)		2.5-4.5	1.5-3.5	1-2
床面纵向坡度(%)		1.4	0.92	----
床面尖灭角(°)		32-42	40	42
选矿面积（㎡）		7.6	7.6	7.6
床面长度比		2.6	2.6	2.6
床面端面形状		矩形	锯齿形	三角形
电机功率(kw)		1.1	1.1	1.1
传动机构		偏心连杆机构
