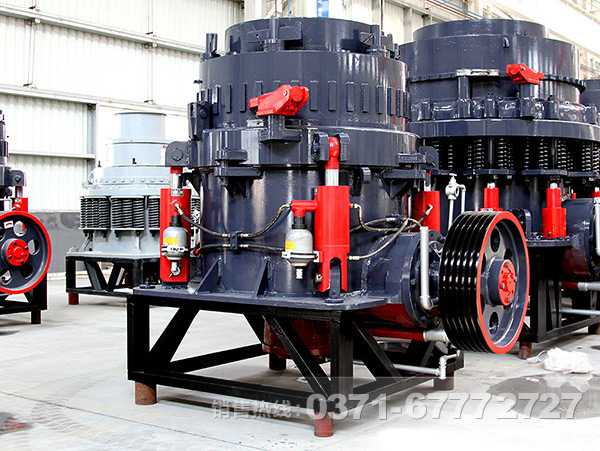

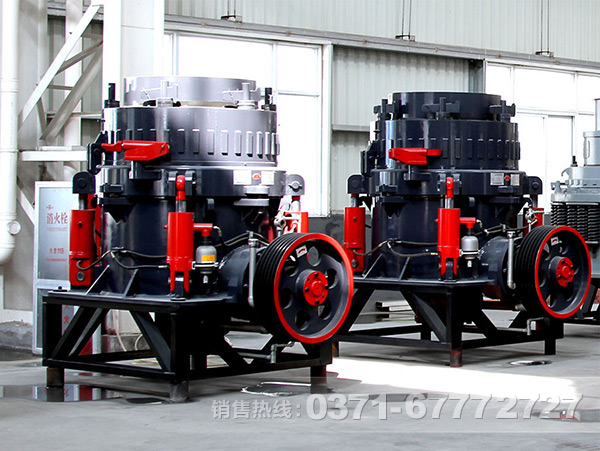

全液压圆锥破碎机

产品简介

全液压圆锥破碎机是最新推出的一款全液压型圆锥破碎机，该型号破碎机是在传统以的破碎设备基础上融合美国技术对料层破碎原理和静压理论的又一次重要突破。

全液压圆锥破碎机的破碎腔根据破碎粒度要求分为四个腔型，分别为中碎、中细碎、细碎、特细碎，适用于破碎普氏硬度f=5-16的如铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等各种矿石和岩石，广泛应用于金属矿山、冶金工业、化学工业、建筑工业、水泥工业以及砂石行业等。

工作原理

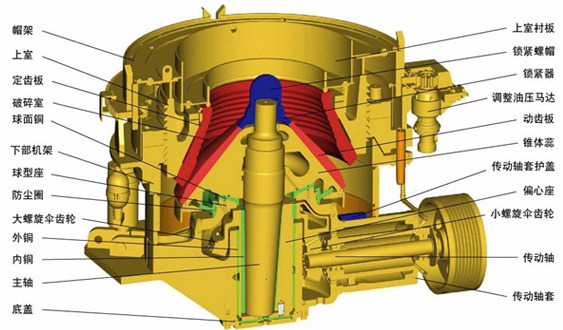

物料由全液压圆锥破碎机给矿口通过分配盘落入机中，分配盘装在竖轴上端，由于竖轴的旋转，而获得振动，把矿石均匀地分配在锥体四周。借助于附有手柄的铰杆及铰链，使不动锥上升或下降，以调节排矿口的宽度。各部件均用铸钢制造，动锥与不动锥的工作面镶以锰钢衬板，以保护圆锥不受磨损，衬板磨损后可以更换，更换时，衬板与锥面间灌入熔化的铅使它们之间紧密粘合。

性能特点

1、全液压圆锥破碎机双向过铁释放液压缸能够让铁块通过破碎腔，该机在发生过铁及瞬时闷车的情况下，能液压起顶，自动排料，大大降低了人工排料的烦恼。

2、独特的稀油润滑系统设计，大大提高了设备使用寿命。高性能非接触式迷宫密封件无磨损，提高了阻挡粉尘的可靠性。

3、全液压圆锥破碎机破碎抗压强度300MPa，其破碎锥直径约为1600mm。

4、设备采用了最佳组合的破碎频率和偏心距，使得所要破碎的物料细碎程度更高，并且应用过载保护装置，可使异物、铁块通过破碎腔而不危害设备。

技术参数

型号	腔型	破碎锥大端直径 （mm）	排料口调整范围 （mm）	推荐最小排料口时开边给料口尺寸 （mm）	最大给料尺寸 （mm）	处理能力 (t/h)	主动电机功率 (kw)	机器本重量 (t)
HXGYS 300	C1	914	13～38	175	150	59～163	75	9980
	C2		9～22	102	85	45～91
	F1		3～16	76	65	27～100
	F2		3～13	41	35	27～90
HXGYS 400	C1	1295	19～51	241	205	172～349	160	22460
	C2		16～38	210	178	132～253
	C3		13～31	137	115	109～181
	F1		8～25	105	89	109～227
	F2		6～16	89	76	82～163
	F3		3～16	64	54	36～163
HXGYS 500	C3	1676	25～64	269	228	299～635	220	43270
	C1		22～51	241	205	258～417
	C2		16～38	209	178	181～327
	F1		10～25	133	113	190～336
	F2		6～19	89	76	136～281
	F3		5～13	70	60	90～209
HXGYS 700	C1	2134	31～64	369	314	1125～1814	400	86730
	C2		25～51	334	284	862～1424
	C3		19～38	278	236	544～1034
	F1		13～25	178	151	517～680
	F2		10～19	133	113	404～580
	F3		5～16	105	89	218～463
