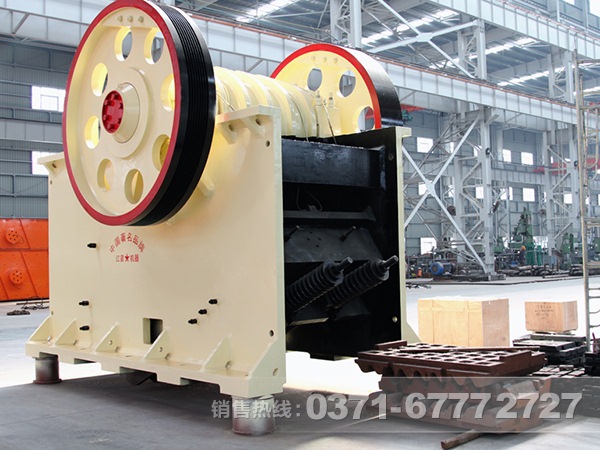

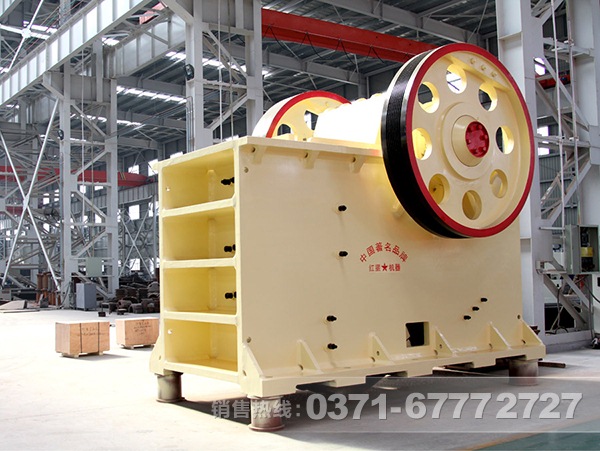

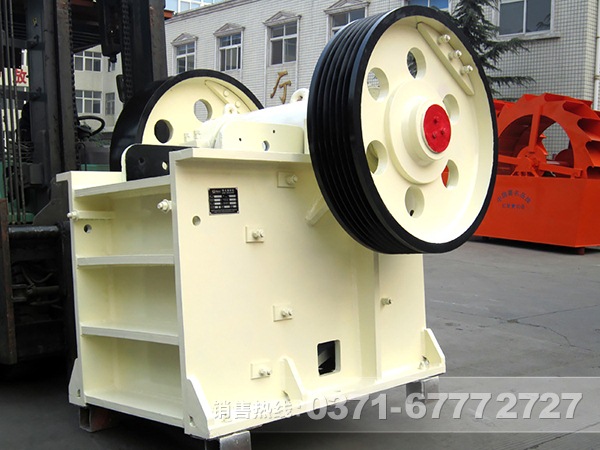

铁矿石颚式破碎机

铁矿石颚式破碎机

进料粒度:120-1500mm

生产能力:1-2200t/h

应用范围:应用于建材、冶金、耐火材料、水泥、化工、矿山等行业中。

索取报价


产品简介

铁矿石是钢铁生产企业的重要原材料,天然铁矿石经过破碎、磨碎、磁先、浮选、重选等程序列逐渐选出铁。是含有铁元素或铁化合物能够经济利用的矿物集合体。在这些选取中,其破碎选别所占比例最大,铁矿石没受到良好的破碎,是无法进行后序工程。因此,在破碎工艺,破碎机械厂家先用了专用破碎铁矿石设备-铁矿石颚式破碎机。

铁矿石颚式破碎机是一款新型的矿山破碎设备,其主要用于矿石的破碎作业。它具有生产能力强,破碎比大,并且排料口可根据用户的需要自行调节,可最大破碎物料为350兆帕的铁矿石,同时还具有噪音低,粉尘少,零部件更换方便的优点。是非常值得用户选用的一款矿石破碎设备。

工作原理

1、铁矿石颚式破碎机的工作部分是两块颚板,一是固定颚板(定颚),垂直(或上端略外倾)固定在机体前壁上,另一个是活动颚板(动颚),位置倾斜,与固定颚板形成破碎腔。

2、电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动。

3、当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,当两者间的压力上升到超过物料所能承受的强度时,物料被压碎或劈碎,达到破碎的目的。

4、当动颚下行时,肘板与动颚间夹角变小,动颚板在拉杆、弹簧的作用下,离开固定颚板,物料则靠自重向下运动。

5、随着电动机连续转动,破碎机动颚作周期性地运动,动颚的每一个周期性运动就使物料受到一次压碎作用,并向下排送一段距离。经若干个周期后,被破碎的物料便从排料口排出机外,实现批量生产

性能特点

1、铁矿石颚式破碎机实现了破碎行业的多碎少磨的要求,降低了机器的能量消耗。

2、由于破碎机破碎物料的粒度较细,因此就为下一步的选矿节能了时间。

3、铁矿石颚式破碎机通过实现多碎少磨及预选抛废,使磨矿能力提高15%~30%,降低选矿成本,实现节能降耗、增产增效。

4、和其它破碎设备相比,复摆型颚式破碎机结构比较简单,轻便紧凑,生产能力较高。

技术参数

型号
进料口尺寸
(mm)
最大进料粒度
(mm)
排料口调整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(L×W×H)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-180 250 55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 280-355 122 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 30 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 55 15.6 2720×1950×1600
